Ceci me mit en colère... La raison était trés simple -  essayer de tout mettre dans le plus petit espace requier un trés bon placement des composants. De ce fait j'ai du créer mon propre circuit car les circuits des prototypes produisaient beaucoup d'effet de capacité ainsi que de self.
Finallement le rig (trx) fut fini et ainsi le 8 mars j'ai fait 8 contacts durant le contest local sur 80m. J'ai appellé mon pixie - "pixie3" et je crois pouvoir faire cela en me remémorant qui fut le premier . Regardez les petites notes sur le schéma , chaque radio-amateur devrait essayer de le fabriquer par lui meme ou avec le kit. Je vous souhaite une inoubliable experience et du plaisir

Les photos


Le prototype , le circuit universel a créé beaucoup de problèmes.L'implentation des composants en fausse...


Cette boîte que j'ai reçue de mon camarade de travail et que j'ai du lui rendre plus grande en incluant les bonbons :-)))))
Le circuit fut fait main mais j'y ai fait deux erreurs (j'avais fait mon dernier circuit en 1995) alors copiez le en faisant attention.
La règle au dessous montre comment les parties sont petites.


L'assemblage final du pixie

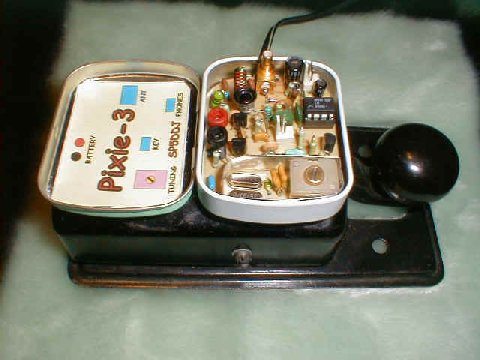

Le pixie 3 sur un clef.



Le Schéma du pixie (cliquer pour voir en plus grand)

Specifications:
  • fréquences:                  3500kHz - 3579kHz
  • Puissance de sortie:    approx.250mW @ 50 ohms
  • tension d'alim:              13,8V
  • stabilité du vxo:            excellent
  • offset TX:                     approx. 700Hz ( legerement au dessous de  3570kHz)
  • antenne:                        dipole recommendé
