1. Tube d'aluminium de longueur 90cm
  2. Self 67 spires sur mandrin de 0,32cm de diamètre, la self mesure 22cm (on rêgle l'antenne en déplaçant la pince crocodile sur la prise correspondante à la fréquence désirée)
  3. Tube d'aluminium de longueur 207cm
  4. Isolant PVC
  5. Piquet de terre de longueur 30cm
  6. Radian de 10m de long en fil de 1,5mm²

Tableau des réglages

QRG --> Spires
7 Mhz --> 67
10 Mhz --> 42
14 Mhz --> 21
18 Mhz --> 11
21 Mhz -->5

Des photos

Détail de la self


Autre détail de la self

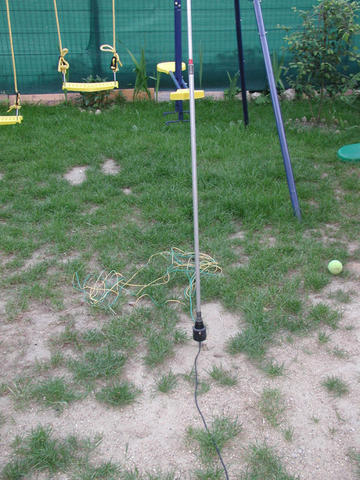

L'antenne en place


Le plan de sol
